FPGA評価ボード開発(受託開発)

ザイリンクス社製FPGA Spartan-6とADコンバータ・DAコンバータ・PWM出力回路・シリアル通信ポートなどの回路を搭載した評価ボードの回路設計およびRTLの受託開発いたしました。
RTLに関しましては、周辺回路を制御する為の雛型とハードウエア動作確認用のテストロジックまでを作成し実機テストを行い納品いたしました。

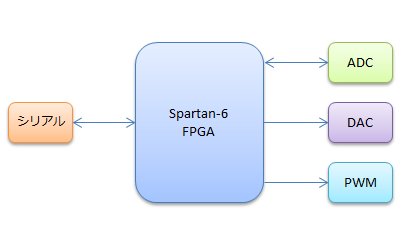

fpga-ev-board

タグ


2014年9月30日 | コメントは受け付けていません。|

カテゴリー:開発実績

Primrose ADCボード

Primrose DSCボード】の拡張ボードとして【Primrose ADCボード(アナログフロントエンドボード) 】を開発致しました。
このPrimrose ADCボードは、Primrose DSCボードに載せる拡張ボードです。2チャンネルのシングルエンドアナログ入力回路を備えております。

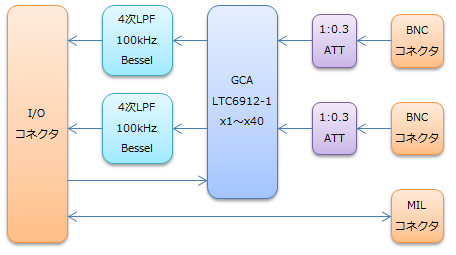

回路構成

adc_block

主要スペック

アナログ入力
2チャンネル
入力インピーダンス : 1MΩ
入力レンジ : ±10VDC
信号帯域 : 100kHz (-3dB)
ゲイン : 0dB~40dB (x1倍~x40)
デジタル入力
8チャンネル
3.3VCMOS(5Vトレラント)

基板外観写真

ADC基板写真HP用

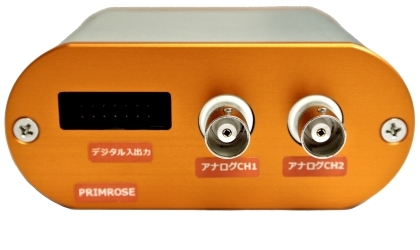

筐体組み込み写真

タカチ電機工業社製MXA4-10-7に組み込んでいます。
ADCケース写真HP用

Primrose DSCボードの特徴

簡単に100kHzまでのアナログ信号の計測を実現できます。ゲインコントロールアンプを搭載しており小信号も計測可能です。
入力インピーダンスは1MΩとしておりますので、オシロスコープの10:1プローブを使用することができます。
アナログ入力信号の読み出し及びゲイン制御する為の処理を含んだサンプルプロジェクトを提供致します。
Android端末でアナログ信号レベルを読み取る為のサンプルアプリケーションを提供致します。
  • 製品仕様書(PDF)
  • 回路図(PDF)
  • 部品リスト(PDF)
  • ケース加工図 (DXF形式データ)
  • マイコン用サンプルソフトウエア(dsPIC用)
  • サンプルアプリケーション(Android用)

Primrose 拡張ボードについて

デジタル入出力コネクタに取り付けるサーモパイルセンサーモジュールを用意しております。
それ以外にもユニバーサル基板やWi-Fi接続アダプタなど順次リリース予定です。
お客様の要求仕様に対応した拡張ボードやソフトウエアの受託開発にも対応致します。

購入方法など

本ボードは、弊社で自社開発した商品です。
開発リファレンスのセット形態やプリント基板単体での販売を致します。
お見積り希望の方や詳細仕様についてのご質問などは、弊社までお問い合わせください。

タグ


2014年9月30日 | コメントは受け付けていません。|

カテゴリー:開発実績

タッチパネル用マイコンボード開発(受託開発)

投影型静電容量(PCAP)タッチパネル用のPICマイコンボードのハードウエア開発を行いました。
タッチセンサーコントローラとタッチパネル表示用のLEDドライバを搭載しています。
また、ホストインタフェースとして、USB2.0を備えております。

開発のベース回路として、自社開発のPrimrose DSCボードを採用することで短納期でかつ、低開発コストでのご提供をさせて頂きました。

タッチパネルマイコンボード

タグ


2014年4月27日 | コメントは受け付けていません。|

カテゴリー:開発実績

FPGA-ADCボード開発(受託開発)

ザイリンクス社製FPGA Spartan-3ANとADコンバータを搭載したボードの回路設計およびRTLの受託開発いたしました。
開発概要としては、FPGAでADコンバータからデータを読み込み信号処理を行いシリアル通信でADCのデータを送信するボードです。

タグ


2014年3月29日 | コメントは受け付けていません。|

カテゴリー:開発実績

Primrose DDSボード(ダイレクト・デジタル・シンセサイザ ボード)

Primrose DSCボード】の拡張ボードとして【Primrose DDSボード(ダイレクト・デジタル・シンセサイザ ボード) 】を開発致しました。
このPrimrose DDSボードは1Hz~20MHzの正弦波および三角波を出力することが出来ます。また、デジタル出力も備えております。
【DSCボード】と【DDSボード】を組み合わて使用することで、AndroidタブレットやPCから制御することが出来る信号発生器になります。

回路構成



主要スペック

DDSデバイス
AD9834
出力周波数
1Hz~20MHz / 1Hzステップ
アナログ出力
正弦波 / 三角波
出力インピーダンス : 50Ω
出力レベル : 50mV~1Vp-p ※50Ω終端時 / 1mVステップ
デジタル出力
出力インピーダンス : 200Ω
出力レベル : 5V(0-5V) ※解放時

基板外観写真



筐体組み込み写真

タカチ電機工業社製MXA4-10-7に組み込んでいます。


Primrose DSCボードの特徴

簡単に20MHzまでの信号発生器を実現できます。
出力部はキャパシタによる直流カットでは無く、バイポーラ電源のオペアンプを搭載することで、1Hzからの信号出力を実現しています。
-50dB/Oct(fc 20MHz)のチェビシェフフィルタを搭載しています。出力部の詳細は、DAC・DDSの電流出力をシングルエンド電圧出力に変換する方法に記載しております。
出力信号の周波数及び信号レベルを制御する為の処理を含んだサンプルプロジェクトを提供致します。
android端末からDDSを制御する為のサンプルアプリケーションを提供致します。

  • 製品仕様書(PDF)
  • 回路図(PDF)
  • 部品リスト(PDF)
  • ケース加工図 (RootPro CAD5形式データ)
  • マイコン用サンプルソフトウエア(マイコン)
  • DDS制御用サンプルアプリケーション(Android用)

Primrose 拡張ボードについて

Primrose DDSボード以外にアナログ入力2chとデジタル入出力8chを拡張する為の汎用ボードと20MHzのDDS信号発生器用ボードを用意しております。
順次こちらでご紹介いたします。
それ以外にもユニバーサル基板など順次リリース予定です。
お客様の要求仕様に対応した拡張ボードやソフトウエアの受託開発にも対応致します。

購入方法など

本ボードは、弊社で自社開発した商品です。
開発リファレンスのセット形態やプリント基板単体での販売を致します。
お見積り希望の方や詳細仕様についてのご質問などは、弊社までお問い合わせください。

タグ


2013年6月24日 | コメントは受け付けていません。|

カテゴリー:開発実績
