可変電圧リニアレギュレータのDAコンバータ制御③

可変電圧リニアレギュレータのDAコンバータ制御②に続いて、今回はAdj端子(FB端子)の抵抗値の総和からR1,R2,R3の値を求める方法をご紹介いたします。

結論からですが、R1,R2,R3の抵抗値は以下の式によって求めることが出来ます。



では、この式の導き出し方についてご説明いたします。
可変電圧リニアレギュレータのDAコンバータ制御②の最後の結果式からスタートします。
  【数式1】

Adj端子(FB端子)の抵抗値の総和をRadjとした場合、R2とR3が等しいことから、以下の式となります。

  【数式2】


【数式1】を移行して、さらにR1の逆数を求める式へと変化させます。

  【数式3】
  【数式4】


【数式2】に【数式4】を代入します。
  【数式5】

【数式5】を整理していきます。
  【数式6】

【数式6】から、移項することで、R2(=R3)を求める式となります。
  【数式7】

【数式1】に【数式7】を代入します。
  【数式8】

【数式8】から、移項することで、R1を求める式となります。
  【数式9】

【数式9】を整理していきます。
  【数式10】

【数式10】を少しR変形させて1を求める式も完成です。
  【数式11】


では、この【数式7】と【数式11】を使って、実際にTPS73101を使用した場合の回路の抵抗値を求めていきます。
Vmaxは、5Vとします。TPS73101のデータシートから、Vadjは1.204V Radjは19kΩとします。
計算結果は以下の通りです。



Adj端子(FB端子)の抵抗値の総和を念のために確認します。

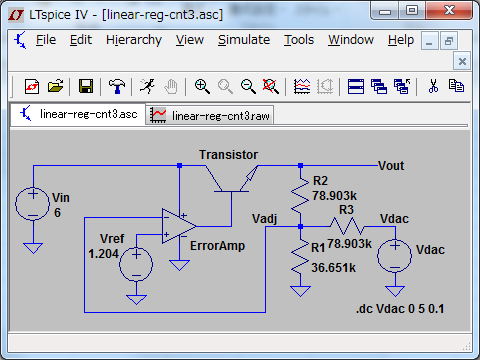

では、この値でシミュレーションしてみます。

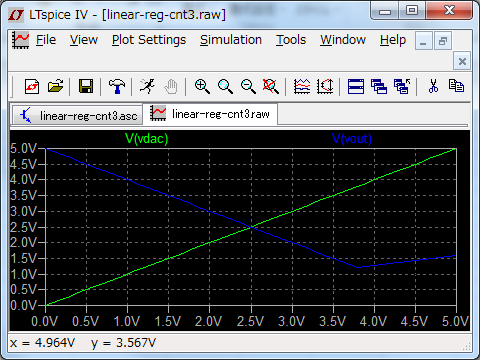

意図通りのシミュレーション結果を得ることが出来ました。



実際の回路では、R1~R3は合成抵抗による近似値で実現すると良いでしょう。
精度が要求される場合は、
・誤差が小さく、温度特性の良い抵抗を使用する
・R1は可変抵抗と組み合わせで微調整する
・R2とR3は抵抗アレーで出来る限り相対誤差を減らす
などの対策を行うと良いと考えます。

Pericallisユニバーサルテスタでは、この回路を使用して、2電源双方向レベルシフタSN74LVC8T245へ電源供給することで、1.8V~5Vの可変電圧デジタルI/Oの実現しております。
